      解決方案

      電纜防火封堵圖集(多圖)

      2021-07-17

      電纜防火封堵圖集(多圖)。電纜防火封堵向來重要,下面列舉了火力發電廠的電纜防火封堵的施工工藝做法,可供參考作為其他類似的電力防火封堵工程施工指導。

      1、有機防火堵料施工

      a) 施工時應將有機防火堵料密嵌于需封堵的孔隙中,如圖所示。

      有機防火堵料

      b) 按設計要求需在電纜周圍包裹一層有機防火堵料時,應包裹均勻密實,如圖所示。

      有機防火堵料

      c) 用隔板與有機防火堵料配合封堵時,有機防火堵料應略高于隔板,高出部分要求形狀規則,可采用鋁合金邊框定型,如圖所示。

      鋁合金邊框

      鋁合金邊框

      d) 電纜預留孔和電纜保護管兩端口應采用有機堵料封堵嚴實,堵料嵌入管口的深度不應小于50mm,預留孔封堵應平整,如圖所示。

      保護管端口

      2、無機防火堵料施工

      a) 根據需封堵孔洞的大小,嚴格按產品說明的要求進行施工。當孔洞面積大于0.2m,且可能行人的地方應采用無機隔板做加強底板。

      b) 用無機防火堵料構筑阻火墻時,應達到光潔平滑,無邊角、毛刺。

      c) 阻火墻應設置在電纜支(托)架處,構筑要牢固;并應設電纜預留孔,底部設排水孔洞。

      3、防火隔板施工

      a) 安裝前應檢查隔板外觀質量情況。

      b) 在支架托臂上設置兩付專用掛鉤螺栓,使隔板與電纜支(托)架固定牢固;并使隔板垂直或平行于支架,整體應確保在同一水平面上。螺栓頭外露不宜過長, 并應采用專用墊片,如圖所示。

      電纜橋架的防火隔板

      c) 隔板間聯接處應留有50mm左右的搭接,用螺栓固定,并采用專用墊片。安裝的工藝缺口及縫隙較大部位應用有機防火材料封堵。

      d) 用隔板封堵孔洞時應固定牢固、保持平整,固定方法應符合設計要求,如圖所示。

      封堵隔板的固定

      封堵隔板的固定

      4、防火包施工

      a) 安裝前對電纜作必要的整理,并檢查防火包有無破損,不得使用破損的防火包。

      b) 在電纜周圍裹一層有機防火堵料,將防火包平整地嵌入空隙中,防火包應交叉堆砌,如圖所示。

      橋架防火包

      c) 防火包在電纜豎井處使用時,應先在豎井孔下端放置一塊與洞口大小相同的防火隔板,同時防火包的碼放一定要密實,如圖所示。

      電纜防火包

      d) 當用防火包構筑阻火墻時,阻火墻壁底部應用磚砌筑支墩。如圖所示。

      防火包阻火墻

      5、自粘性防火包帶施工

      施工前應進行電纜整理,并按產品說明要求進行施工,允許多根小截面電纜成束纏繞自粘性防火包帶,端部縫隙應用有機防火堵料封堵嚴實。

      6、防火涂料施工

      a) 施工前清除電纜表面的灰塵和油污。涂刷前,將涂料攪拌均勻(按一定比例調和)并控制合適的稠度。

      b) 涂刷水平敷設的電纜時,應沿著電纜的走向均勻涂刷;對于垂直敷設的電纜,宜自上而下涂刷,涂刷次數要求為2到3次,厚度為1mm,厚度應均勻一致,每次涂刷的間隔時間不得少于規定時間,具體參見涂料技術指標的規定,如圖所示。

      涂完防火涂料的電纜

      c) 遇電纜密集或成束敷設時,應逐根涂刷,不得漏涂。成品示范圖片

      用防火堵料封堵完的電纜

      橋架上涂刷防火涂料的電纜

      7、充氣式管道封堵氣囊

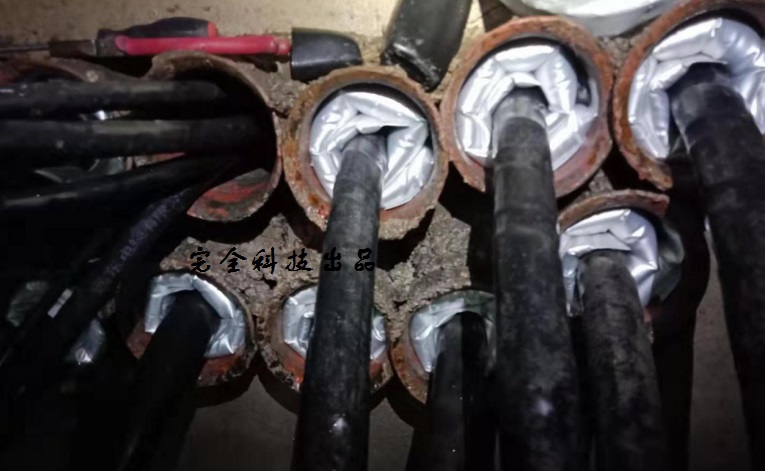

      該材料主要用于電力套管與電纜直接空隙的防水堵漏防火,也可防鼠防螞蟻等小動物。是目前電力安裝工程中非常常見的處理材料。氣囊內一般充普通其他,可達到阻燃的效果。對應特殊的防火要求,可以往里面沖惰性氣體,達到非常好的防水防火效果,該做法越來越受推崇。如圖所示。

      電纜防火封堵圖集(多圖)
      充氣式管道封堵氣囊防火防水安裝現場

       株洲完全科技真誠提供以下相關問題的技術解答:電纜進線口防火封堵圖集、電纜橋架防火封堵做法圖集、電纜橋架防火封堵施工圖集、電纜防火封堵作法圖集……

        免費技術服務熱線:  0731-22373206

        更多詳情歡迎進入完全科技官網     http://www.artmediap.com
